FLM QLB-50
FLM QLB-50 Artikel-Nr.: 6950901

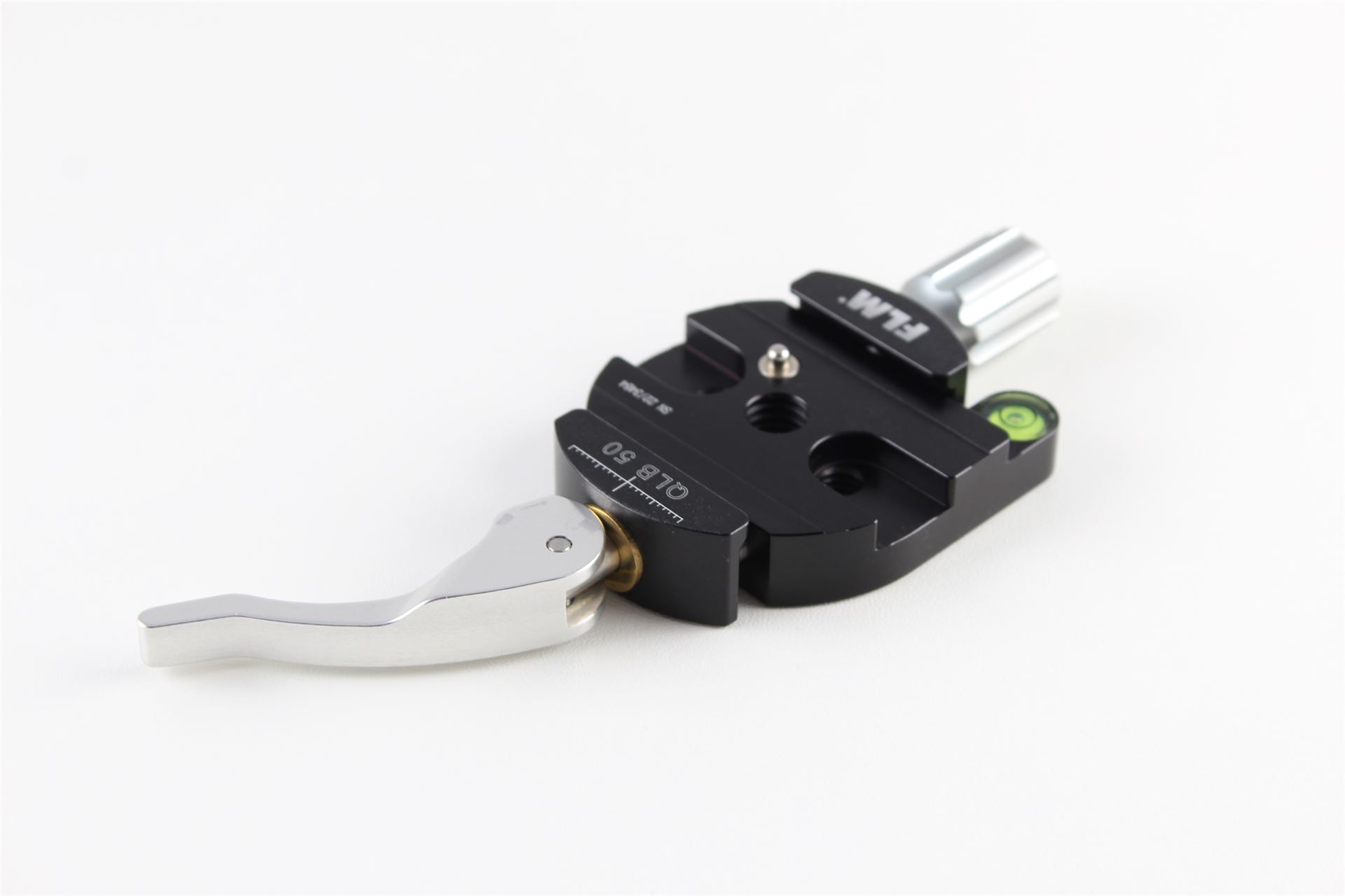

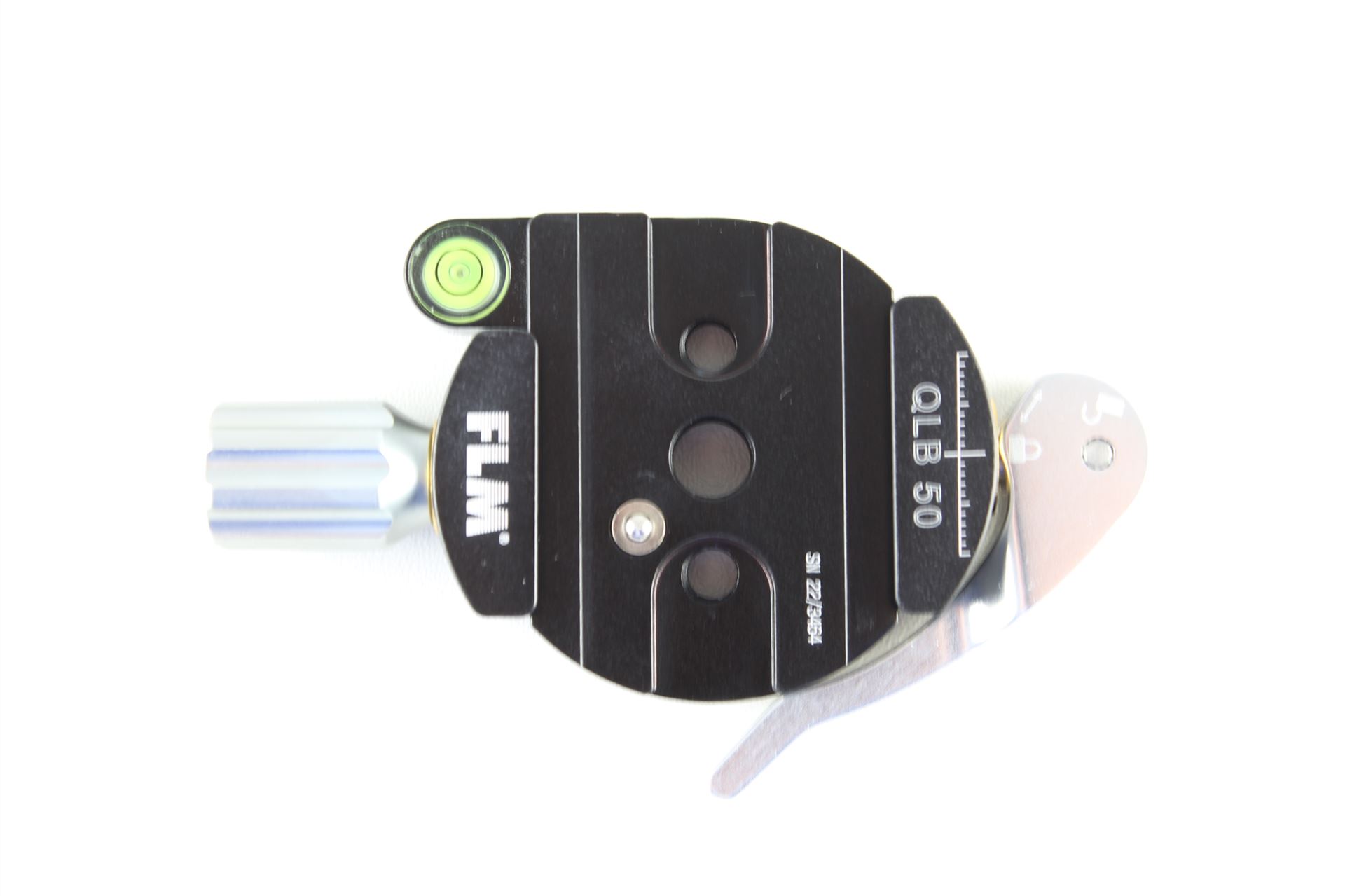

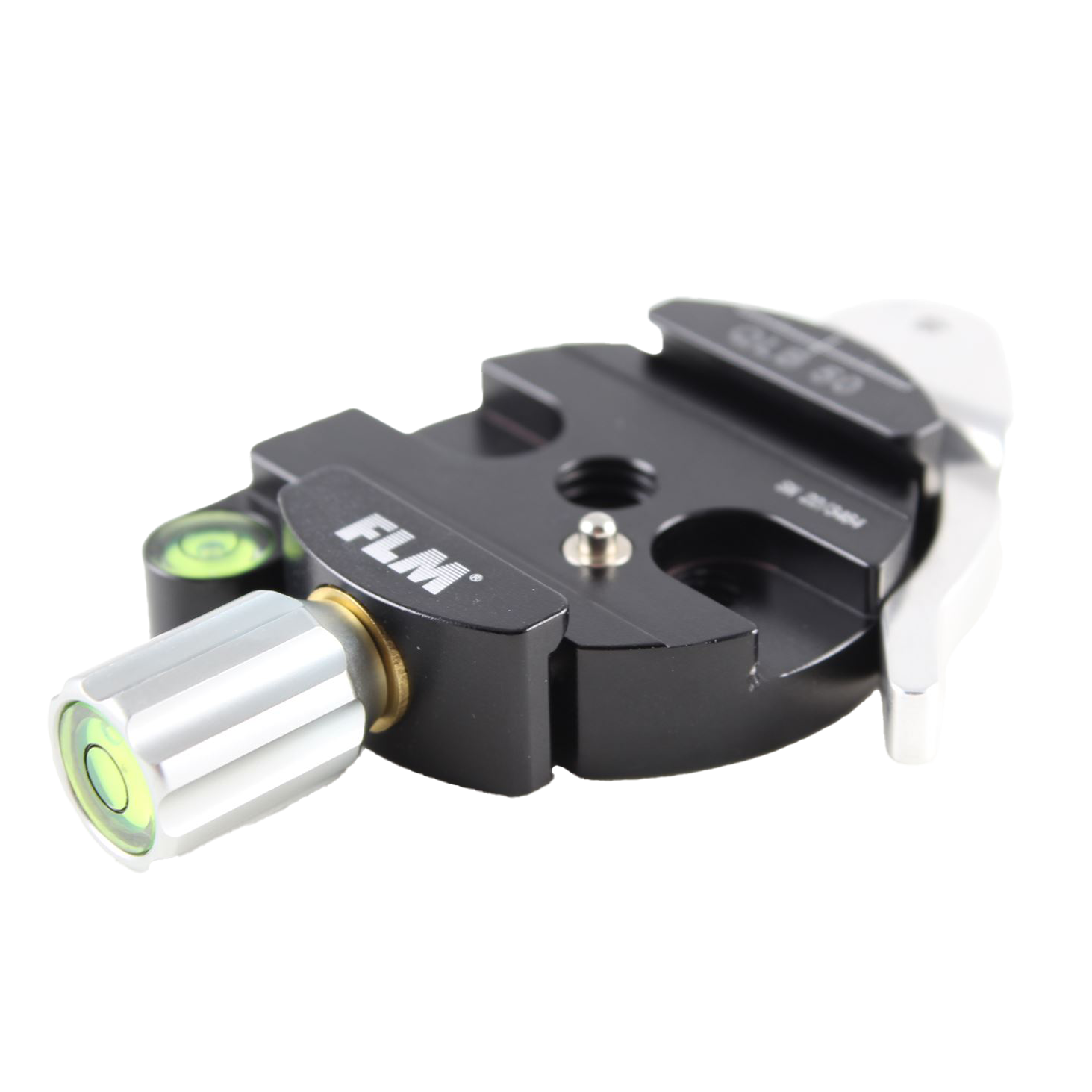

Die QLB-50 ist ein flexibles Schnellwechselsystem mit bewährter Schwalbenschwanzführung und variablem Schnellverschluss. Sie wird vollständig bei unserem FLM-Markenpartnerbetrieb in Peking (China) gefertigt und montiert. Die QLB ist neben dem Schnellverschluss mit einer verschiebbaren Backe ausgestattet, wie unsere Basis vom Typ SRB. Daher ist diese Basis passend für die meisten Basisplatten und Fotowinkel fremder Hersteller, sofern das Profil der Basisplatten und Fotowinkel dem originalen Arca-Swiss(R) Classic-Profil entspricht. Zum Ausrichten ist in der Basis eine Dosenlibelle angebracht. Eine weitere Libelle ist in der Griffschraube versenkt montiert.

Der Arretierhebel besitzt drei Positionen:

1. geschlossen
2. verschieben
3. geöffnet

Funktionsweise:

Zuerst wird die QLB im geschlossenen Zustand (Hebelpos. 1.) mit Hilfe der verstellbaren Backe auf die/den zur Verwendung kommende/n Basisplatte/Fotowinkel eingerichtet. Dazu dreht man zunächt die Backe mit der Drehschraube vollständig auf. Dann setzt man die Basisplatte/den Fotowinkel auf die QLB. Nun wird die Backe durch drehen der Verstellschraube auf die Breite der Basisplatte/des Fotowinkels eingerichtet. Die Backe muss dabei die Basisplatte/den Fotowinkel so fest klemmen, dass diese/r nicht mehr verschiebbar ist.

Ab jetzt ist die Basis auf die/den entsprechende/n Basisplatte/Fotowinkel eingerichtet. Durch Verstellen des Arretierhebels in Pos. 2 kann nun die Basisplatte/der Fotowinkel verschoben werden. Danach wird wieder arrertiert. Durch Verstellen des Arretierhebels in Pos. 3 wird die Basisplatte/der Fotowinkel frei gegeben und die Kamera kann abgenommen werden. Achtung: Kamera Festhalten bevor der Arretierhebel auf Pos. 3 gestellt wird.

Hinweis: Kamera-Platten und Winkel unter anderem von RRS®, ProMediaGear®, Peak Design®, und Kirk® sind nicht kompatibel zu FLM Fotobasen, es sei denn, dass diese mit dem Arca-Swiss Classic-Profil versehen sind.

Artikel-Nr.: 69 50 901

am Lager | 2-4 Tage | Ausl. +1 Woche

69,95 EUR

inkl. MwSt. zzgl. Versand
Versandgewicht: 220 g
Stück

FLM QLB-50
FLM QLB-50 Artikel-Nr.: 6950901
  • Typ: QLB-50
  • Bodengewinde: 3/8 Zoll
  • Maße: 94 x 60 x 15 mm (L x B x H)
  • Tragkraft max.: 20 Kg
  • Gewicht: 86 g
  • Land/Region der Fertigung: China/Peking
  • EAN-Nummer: 4260231032829

Empfohlenes Zubehör

  • QRP-40 (12 40 902)

    16,95 EUR

  • QRP-130 (12 13 901)

    30,95 EUR

Anleitung/Handbuch

Anleitung/Handbuch
