PANO NDP-System

  • Produkt-Info
  • Techn. Daten
  • Zubehör
  • Service
FLM PANO-System
FLM PANO-System LB-15, 2x P-1, QRB-50, SRB-60, QRP-70, L-Winkel-Set und HSA-80 mit 2-Achs-Libelle

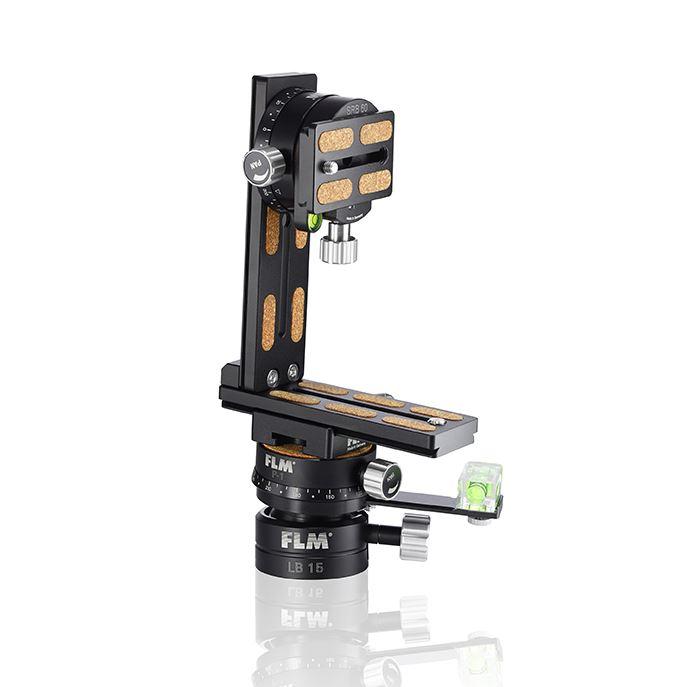

Nivelliersystem mit Nodalpunktkorrektur-Möglichkeit für die Ausrichtung der Kamera bei Panorama-Aufnahmen. Das System, welches aus mehreren Standardkomponenten besteht, erlaubt die Nivellierung um +/- 15°, die Drehung um die Hochachse (Horizontale), die Drehung um die Querachse (Verikale) und das Verschieben des Montagewinkels (L-Winkel) quer zur optischen Achse sowie der Kamera in Richtung der optischen Achse. Die Klemmung des Tellers der LB-15 erfolgt durch die patentierte Spanntechnik versatzfrei.

Der Aufnahmeteller der LB-15 wird seitlich mit dem FLM Blitzschuhadapter HSA und einer 2D-Libelle ausgerüstet. Auf dem Teller wird eine P-1 montiert. Auf dieser wird dann, mittels einer QRB-50, der L-Winkel angebracht. Am senkrechten Schenkel erfolgt die Montage einer weiteren P-1. Diese wird mit einer SRB-60 bestückt wird. Die Kamera wird mit der beiliegenden QRP-70 Fotoplatte ausgerüstet und kann dann auf der SRB-60 montiert und in Richtung der optischen Achse verschoben werden.

Hinweis: für die Direkt-Montage des PANO NDP-Systems auf der Schulter der CP-34 und CP-38 Serie wird ein Distanzring benötigt. Ohne diesen kann die maximale Neigung der LB-15 nicht genutzt werden.

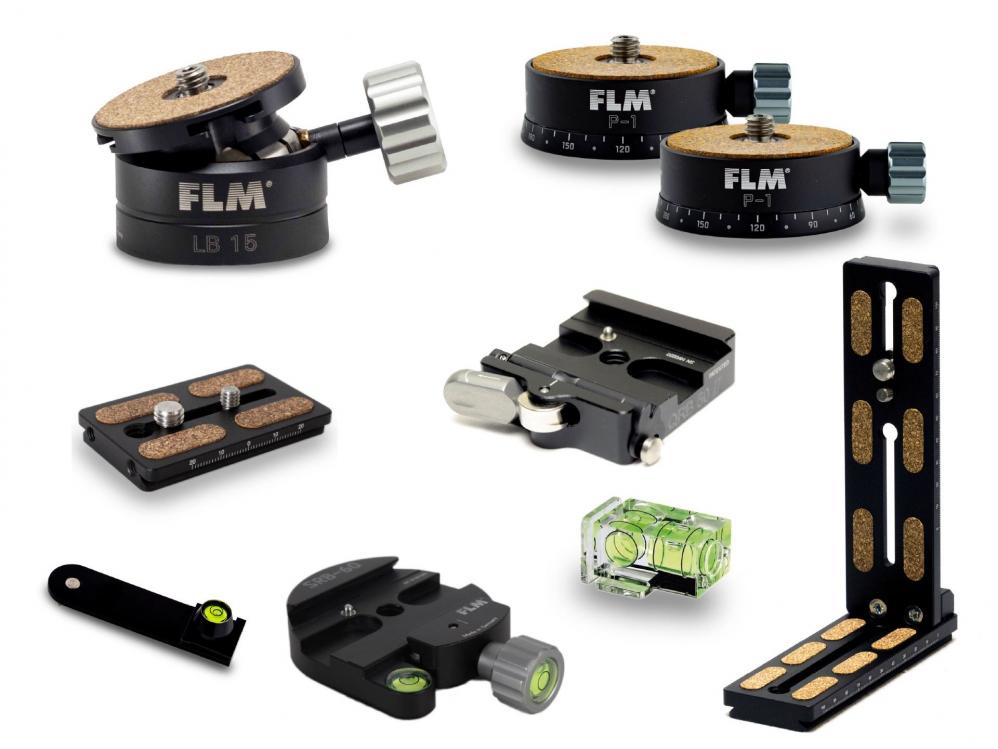

Set-Inhalt

FLM PANO-System
FLM PANO-System Set-Inhalt
  • 1x LB-15 (12 60 901)
  • 2x P-1 (12 48 904)
  • 1x QRB-50 (12 50 901)
  • 1x SRB-60 (32 61 901)
  • 1x QRP-70 (12 70 902)
  • 1x L-Winkel-Set (12 16 901)
  • 1x HSA-80 mit BL-1 rundliche Form(12 21 902)
  • 1x 2-Achs-Libelle (12 02 901)

Artikel-Nr.: 12 60 911

am Lager | 1-3 Tage | Ausl. +1 Woche

599,00 EUR

inkl. MwSt. zzgl. Versand
Gewicht: 1500 g
Stück

FLM PANO-System
FLM PANO-System LB-15, 2x P-1, QRB-50, SRB-60, QRP-70, L-Winkel-Set und HSA-80 mit 2-Achs-Libelle
  • Typ: PANO NDP-System
  • Kamera-Aufnahme: 1/4 Zoll +3/8 Zoll
  • Bodengewinde: 3/8 Zoll
  • Max. Tragkraft: 30 kg
  • Gesamtgewicht aller Komponenten: 1116 g
  • EAN-Nummer: 4260231032690

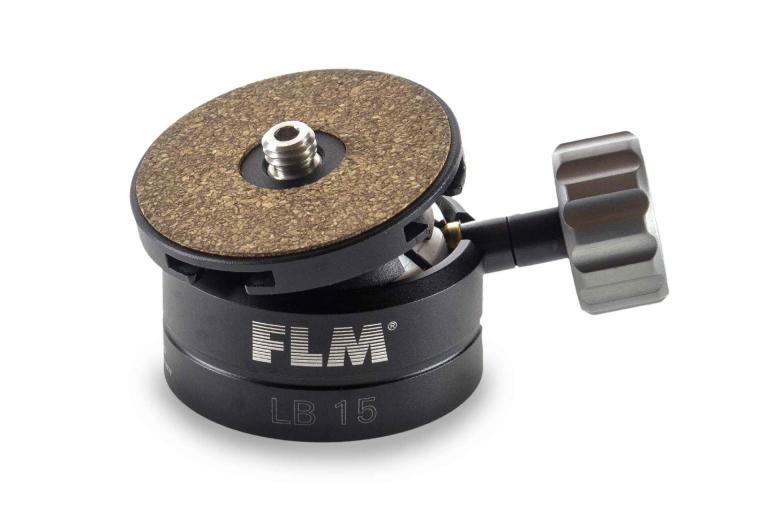

Komponente LB-15

FLM LB-15
FLM LB-15 Artikel-Nr.: 1260901
  • Typ: LB-15
  • Kamera-Aufnahme: 1/4 Zoll +3/8 Zoll
  • Bodengewinde: 3/8 Zoll
  • Maße: 60 x 45 mm (D x H)
  • Max. Tragkraft: 30 kg
  • Gewicht: 220 g
  • EAN-Nummer: 4260231030320

Komponente P-1

FLM P-1 Panoramabasis
FLM P-1 Panoramabasis Artikel-Nr.: 1248904
  • Typ: P-1
  • Kamera-Aufnahme: 1/4 Zoll +3/8 Zoll
  • Bodengewinde: 3/8 Zoll
  • Maße: 65 x 21 mm (D x H)
  • Gewicht: 180 g
  • Max. Tragkraft: 60 kg
  • EAN: 4260231030078

Komponente QRB-50

FLM QRB-50 II
FLM QRB-50 II Artikel-Nr.: 1250901
  • Typ: QRB-50 II
  • Bodengewinde: 3/8 Zoll
  • Maße: 50 x 62 x 16 mm (L x B x H)
  • Tragkraft max.: 30 Kg
  • Gewicht: 85 g
  • EAN-Nummer: 4260231030801

Komponente SRB-60

FLM SRB-60 II
FLM SRB-60 II Artikel-Nr.: 3261901
  • Typ: SRB-60 II
  • Bodengewinde: 3/8 Zoll
  • Maße: 60 x 15 mm (Durchmesser x Höhe)
  • Tragkraft max.: 45 Kg
  • Gewicht: 93 g
  • EAN-Nummer: 4260231030832

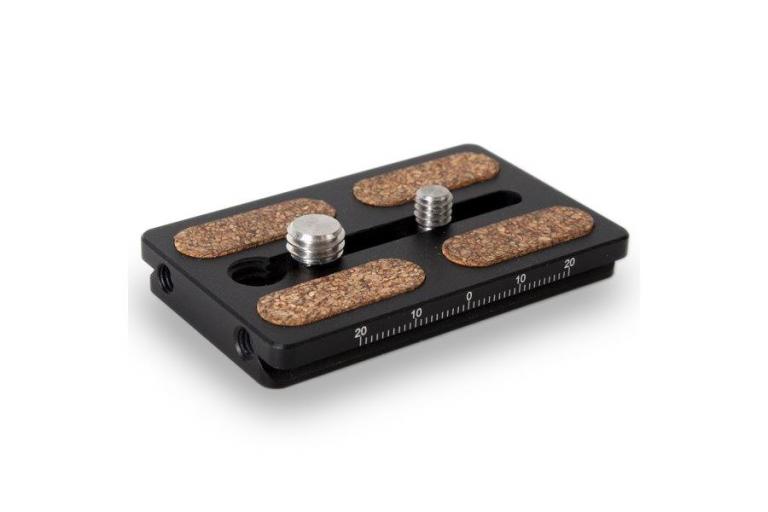

Komponente QRP-70

FLM QRP-70
FLM QRP-70 Artikelnummer: 1270902
  • Typ: QRP-70 (CNC)
  • Kamera-Aufnahme: 1/4 Zoll + 3/8 Zoll
  • Maße: 70 x 44 x 10 mm (L x B x H)
  • Gewicht: 56 g
  • Max. Tragkraft: 60 kg
  • Gewicht: 56 g
  • EAN-Nummer: 4260231030283

Komponente L-Winkel Set

FLM L-Winkel Set
FLM L-Winkel Set Artikelnummer: 1216901
  • Typ: L-Bracket
  • Kamera-Aufnahme: 1/4 Zoll + 3/8 Zoll
  • Maße: 160 x 44 x 130 mm (L x B x H)
  • Max. Tragkraft: 60 kg
  • Gewicht: 261 g
  • EAN-Nummer: 4260231030313

Komponente HSA-80

FLM HSA-80 mit BL-1
FLM HSA-80 mit BL-1 Art.-Nr.: 12 21 902
  • Typ: HSA-80
  • Maße: 80 x 21 x 3 mm (L x B x H)
  • Gewicht: 25 g
  • Tragkraft: 1 Kg
  • EAN-Nummer: 4260231031068

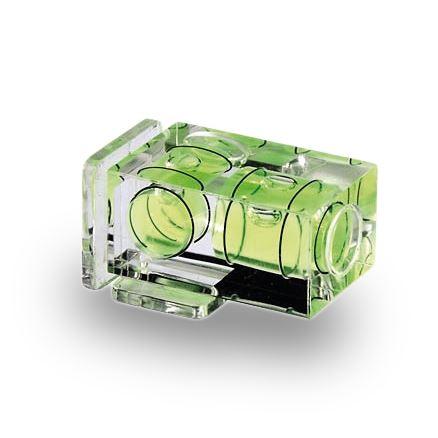

Komponente 2D-Libelle

FLM 2D-Libelle
FLM 2D-Libelle Art.-Nr.: 1202901
  • Typ: 2 Axis Bubble Level
  • Maße: ca. 33 x 19 x 19 mm ( L x B x H)
  • Gewicht: 11 g
  • EAN-Nummer: 4260231030405

Hinweise

  • Die außermittige Bohrung am Boden des Kugelkopfs ist eine Wartungsbohrung und hat sonst keinerlei Funktion.
  • Auf den "Wappenschildern" mit der Bezeichnung PAN, Tilt, FLM-Logo oder dem Wappen der ehemaligen FLM-GmbH Emmendingen, befindet sich eine Schutzfolie. Diese kann abgezogen werden. Erkennbar dass die Schutzfollie noch vorhanden ist, sind kleine Luftblasen unter der Folie.
  • Sollte der Ihnen gelieferte CB noch nicht die Zusatzbezeichnung römisch 2, also "II" tragen, so ist dies trotzdem bereits ein CB der Serie MK II, sofern die Seriennr. mit den Ziffern 18 oder höher beginnen. Die ersten beiden Ziffern stehen für das Produktionsjahr. Die Layout-Anpassung unseres Laser-Gravurgerätes ist ggf. noch nicht erfolgt und kann daher erst ab der nächsten Produktions-Serie graviert werden. Das Fehlen der Bezeichnung stellt keinen Mangel dar und ändert nichts an der technischen Ausstattung der Kugelköpfe, welche bereits vor produktionsbeginn durch die mk-messtechnik Gmbh auf dem aktuellen Stand waren.
  • Stativköpfe oder Zubehör wie LB-15/PR-15/P-1 müssen immer mit Beladung getestet werden. Bei rein händischer Bedienung ohne Kamera und Zubehör kann die korrekte Funktion des jeweiligen Artikels falsch eingeschätzt werden. Zudem dient die Kamera als Hebel bei der Bedienung. Prüfen Sie den jeweiligen Artikel daher immer mit einer Kamera darauf, bevor Sie den Artikel reklamieren.

Empfohlenes Zubehör

  • CP-34 L4 II (32 34 903)

    612,95 EUR

  • CP-38 L5 II (32 38 911)

    750,95 EUR
